¿Cómo elegir el armario rack adecuado para tu proyecto?
Elegir un armario rack es una decisión de infraestructura, no "comprar un mueble". El modelo adecuado afecta a la estabilidad de la red, la temperatura de los dispositivos, la ergonomía del servicio, la seguridad física y el coste total de propiedad (TCO) real durante todo el ciclo de vida de la instalación. El armario determina si sustituir un conmutador llevará 5 minutos o medio día; si el SAI y el cableado se pueden enrutar de forma lógica, o chocarán constantemente con las puertas; si la reserva de espacio y energía será suficiente para crecer, o cada actualización acabará con la reconstrucción del elevador.
En la práctica, la elección correcta no se reduce a "cuántas U y a qué profundidad". Igualmente importantes son: el entorno de trabajo (SOHO, oficina, sala de servidores, laboratorio/AV -es decir, laboratorios y sistemas de audio y vídeo: salas de conferencias, estudios/transmisiones, educación, señalización digital; donde importa el funcionamiento silencioso, la reconfiguración rápida y el fácil acceso frontal/trasero a dispositivos como matrices HDMI/SDI/HDBaseT, procesadores DSP, amplificadores, mezcladores, codificadores/grabadores, reproductores de señalización y controladores), la densidad de potencia (PoE, NVR, servidores), la logística del cable (radios de curvatura, enrutamiento vertical/horizontal), la distribución de potencia (PDU 1U/0U, margen de potencia), la acústica y la posibilidad de servicio lateral y trasero. Los problemas más comunes surgen de la falta de espacio libre -U, profundidad, potencia y refrigeración- y de un esquema de gestión de cables mal planteado. Te invitamos a leer nuestro artículo, en el que intentaremos disipar todas las dudas.

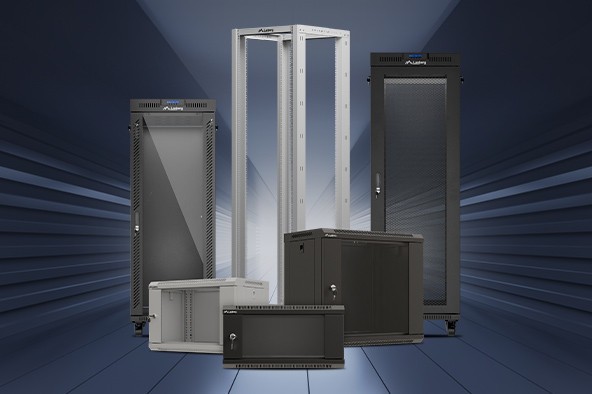

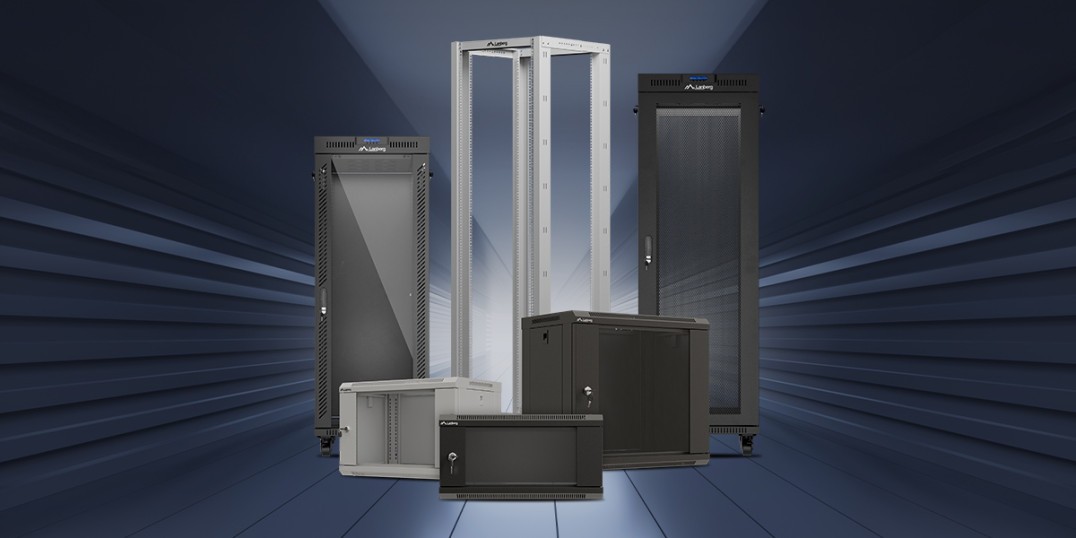

¿Qué es exactamente un armario rack?
Un armario rack es una caja estandarizada para montar equipos informáticos, de telecomunicaciones y audiovisuales, basada en una anchura de 19″ (menos a menudo 10″) y una división de la altura en unidades "U" (1U = 44,45 mm). La normalización significa que los paneles de conexión, conmutadores, servidores, unidades SAI y accesorios encajan en los mismos raíles de montaje, y el mantenimiento es predecible. Un buen armario no es sólo un armazón de acero con una puerta: es una trayectoria del flujo de aire bien pensada, una distribución segura de la energía, la puesta a tierra de los elementos y espacio para el crecimiento, que en conjunto acortan el tiempo de inactividad y reducen los costes operativos.
Estándares: 19″ (mercado profesional), 10″ (SOHO - Small Office/Home Office; oficina, sala de servidores, laboratorio/AV); montaje en raíles con separación en U, tornillos M6 + tuercas enjauladas.
Cuerpo del armario: mural o de pie; puertas de cristal/perforadas; paneles laterales desmontables; entradas de cables.
Objetivos: orden y estandarización, menor tiempo de servicio, mayor fiabilidad, seguridad y estética.
¿Cómo leer las especificaciones y planificar las dimensiones?
Las especificaciones de cada armario rack se reducen a tres dimensiones: anchura (19″/10″), altura (U) y profundidad (externa y de montaje -distancia entre los raíles-). Antes de elegir un modelo, haz un inventario del equipo, suma las unidades U y añade un margen del 20-30%. Calcula la profundidad "en términos reales": chasis + enchufes + radio de curvatura del cable. Comprueba también la capacidad de carga (para los armarios murales), el sentido de apertura de la puerta y la posibilidad de invertir las bisagras, y para los armarios de suelo: la nivelación y el posible anclaje.
Altura en U: el margen que salva los proyectos
La planificación "al límite" acaba sin espacio para organizadores o un panel de conexiones adicional. Un margen mínimo del 20-30% te permite ampliar la instalación sin reorganizar todo el armario.
Práctica: cuenta las U de todos los dispositivos, añade +20-30%, planifica una 1U libre por encima de los elementos especialmente "calientes".
Profundidad - dimensión externa y de montaje
Para armarios murales suele ser de 450-600 mm, para armarios autoportantes de 600/800/1000/1200 mm. Ten en cuenta el espacio de montaje real, los enchufes de alimentación/ethernet y los radios de curvatura, especialmente para los cables de conexión en la parte delantera.
Consejo: para servidores/UPS, prefiere 1000-1200 mm; para SOHO/CCTV, 600 mm será una elección segura.
Puertas y acceso de servicio
Las puertas de cristal mejoran la acústica y permiten una inspección visual rápida; las puertas perforadas mejoran el flujo de aire. Los laterales desmontables y el acceso sensible a la parte trasera acortan las intervenciones.
Consejo: siempre que el bajo nivel de ruido sea una prioridad.
Capacidad de carga y estabilidad
Los armarios murales están limitados por la pared y los soportes, por lo que los elementos pesados (SAI) son una excepción. En los armarios autoportantes, monta los módulos más pesados abajo, nivela el armario y -con cargas altas- anclalo.
Regla: el peso baja, el centro de gravedad se mantiene bajo, la seguridad aumenta.
Armarios murales: un centro de distribución compacto
Los armarios murales son ideales para SOHO, oficinas pequeñas, puntos de distribución en el suelo (IDF) y CCTV. Unas 9-12U típicas con 600 mm de profundidad pueden alojar un router/ONT, un conmutador PoE, 1-2 paneles de conexiones y un NVR, dejando un margen para el tendido ordenado de los cables. En las instalaciones PoE y de vigilancia, el calor puede ser un problema: merece la pena utilizar puertas perforadas y un panel de ventilación con termostato. Una limitación suele ser la capacidad de carga de la pared; si planeas un SAI, comprueba la carga admisible y móntalo en un estante lo más bajo posible.
Cuándo elegirlo: un nodo de red local, NVR + PoE, una microrred en casa/oficina.
Dimensiones iniciales: de 4U a 12U, 350-450 mm de profundidad (margen para enchufes y cables de conexión).
Ventilación: panel de 2-4 ventiladores + termostato; 1U libre sobre "calentadores".
Accesorios: estante para NVR/UPS, organizador 1U, panel de escobillas, PDU 1U, juego de tornillos M6.
Armarios autoportantes: la columna vertebral de las salas de servidores y las FDI/MDF más grandes
Cuando crecen el número de dispositivos y las necesidades de alimentación, refrigeración y cableado, llega el momento de instalar un armario autoportante. En oficinas, un buen punto de partida son 15U-32U (la mayoría de 600x600, 600x800 mm), y en salas de servidores desde 37U-47U (a partir de 600x1000/1200 u 800x1000/1200 mm) con frontal/trasera perforados. Monta los módulos más pesados -unidades SAI en línea, baterías- lo más bajo posible; nivela el armario utilizando patas o ruedas y anclándolo al suelo si es necesario. Los paneles ciegos de 1-2U entre los bloques de equipos mejoran la direccionalidad de la refrigeración y reducen los "cortocircuitos" de las corrientes de aire.
Cuándo elegir: servidores sobre guías, matrices, unidades SAI más grandes, PDU vertical, mucho cableado.
Dimensiones iniciales: En oficinas, un buen punto de partida son 22-32U (casi siempre 800×1000 mm), y en salas de servidores 42-47U (800×1000/1200 mm).
Alimentación: doble alimentación, PDU 0U a ambos lados, al menos 30% de margen de alimentación.
Organización: gestores de cables verticales, entradas de escobillas en la parte superior/inferior, paneles ciegos entre dispositivos.
Rack abierto: acceso total y máxima flexibilidad
Un rack abierto (bastidor abierto de 19″) es una solución para laboratorios, bancos de pruebas e integración audiovisual. La ausencia de armario permite una ventilación máxima y una reconfiguración ultrarrápida, pero requiere un entorno controlado, sin movimientos aleatorios ni polvo excesivo.
Ventajas: Acceso de 360°, cambios rápidos, excelentes térmicos.
Consejos: ruedas + tirantes transversales, ataduras de velcro/cremallera, escaleras verticales para paquetes.
Limitaciones: protección física reducida - adecuado sólo para zonas "limpias".
Refrigeración y acústica: una disciplina que merece la pena
La refrigeración debe planificarse de modo que soporte un flujo de aire de delante hacia atrás. Las puertas perforadas y los paneles ciegos limitan la mezcla del flujo de aire. En las zonas de oficinas, los ventiladores de velocidad variable con termostato funcionan bien: menos ruido, temperaturas más estables. Los conmutadores PoE y los NVR pueden disipar mucho calor; deja una 1U libre sobre ellos o fuerza un mayor flujo de aire.
Mejores prácticas
Perforación frontal/trasera, paneles ciegos 1-3U, RU libre por encima de los puntos calientes.
Evita los "cortocircuitos" del flujo de aire: separa las zonas frías de las calientes.
Controla la temperatura - establece umbrales de alarma realistas.
Automatización
Paneles de ventiladores + termostato; la refrigeración funciona cuando es necesario, no "a tope" todo el tiempo.
Acústica
Cristal + juntas en zonas sensibles al ruido; recuerda la compensación con las térmicas.
Potencia y seguridad: los márgenes aportan tranquilidad
Organiza la alimentación mediante PDU: en armarios murales - 1U; de pie - 0U verticales (más tomas, cables más cortos). Diseña con un margen del 30% para tomas y alimentación. Monta unidades SAI en bastidor sobre guías; en sistemas críticos, considera un SAI en línea con bypass de mantenimiento. Conecta a tierra todos los elementos del armario (chasis, puertas, paneles) y controla el acceso a la sala.
Plan de alimentación: margen ≥30% para el crecimiento de la carga y la temperatura.
Topología: siempre que sea posible, dos alimentaciones independientes.
Seguridad: toma de tierra, cerraduras, retirada limitada de paneles.
Gestión del cableado: servicio más rápido y menos errores.
Termina el cableado fijo en los paneles de conexión y utiliza cables de conexión cortos y etiquetados en los dispositivos. En la parte frontal, utiliza organizadores horizontales, y en armarios autoportantes, escaleras verticales. Los paneles de escobillas te permiten enrutar los haces desde arriba/abajo sin perder estética y reducen la entrada de polvo. Encamina la fibra por separado, manteniendo los radios de curvatura.
Organización: panel de parcheo = límite entre cableado fijo y parcheo.
Ergonomía: curvas suaves, reservas de holgura, etiquetas de puertos y haces.
FO: rutas separadas y radios de curvatura acordes con las recomendaciones del fabricante.
Adaptación al escenario: cómo no pasarse
En casa/en una microoficina, lo mejor es un 4-12U de 19″ para montaje en pared, de 350-450 mm de profundidad (para NVR/PoE: 450-600 mm). En IDF/MDF elige un montaje mural de 12-15U (350-600 mm) o pásate a un chasis de pie de 15-32U - 600×600 o 600×800 mm.
Una sala de servidores de "armario único" significa un armario autoportante de 37-47U (más a menudo de 42-47U) de tamaño 600×1000/1200 u 800×1000/1200 mm, con frontal/trasera perforados, PDU verticales de 0U a ambos lados y paneles ciegos de 1-3U entre los bloques de equipos.
Los laboratorios y los sistemas audiovisuales se beneficiarán de un rack abierto de 18-42U: acceso total y excelentes térmicas, pero sólo en entornos controlados; añade ruedas, refuerzos transversales y velcro/tirantes.
SOHO / CCTV
Armario: mural 9-12U, 600 mm.
Complementos: ventilador + termostato, PDU 1U, organizador 1U, estante para NVR/UPS.
Oficina (IDF/MDF)
Armario: mural 12-15U o de suelo 22-32U.
Prioridades: paso libre de cables, margen en U, frontal ordenado.
Sala de servidores
Armario: de pie 42-47U, 800×1000/1200 mm.
Prioridades: frontal/trasera perforados, PDU 0U a ambos lados, paneles ciegos, verticales ordenadas.
Laboratorio / AV
Armario: rack abierto 18-42U.
Prioridades: reconfiguración rápida, acceso total, organizadores de velcro/verticales.
Errores más comunes y cómo evitarlos
Lo más frecuente es no tener suficiente reserva de U y profundidad de montaje, por lo que los enchufes chocan con las puertas y cada nuevo elemento desencadena un "efecto dominó". Igual de común es subestimar la refrigeración (PoE/NVR) y "dimensionar la potencia al límite". Los módulos pesados montados en alto elevan el centro de gravedad y el riesgo de vuelco.
Espacio libre: +20-30% de U y +30% de potencia.
Profundidad: incluye tapones y radios de curvatura; comprueba la profundidad entre raíles.
Térmicos: perforaciones, ventiladores, paneles ciegos; U libre por encima de los elementos calientes.
Estabilidad: SAI/baterías en la parte inferior, nivelación y posible anclaje.
Accesorios que realmente marcan la diferencia
Son las pequeñas cosas que acortan el tiempo de servicio y mejoran la fiabilidad. Estantes (fijos/deslizantes) para dispositivos sin "orejas", guías para servidores, paneles ciegos 1-2U que mejoran la direccionalidad de la refrigeración, PDU 1U/0U para una distribución ordenada de la energía, paneles de escobillas, organizadores y un suministro de tornillos M6 con tuercas enjauladas.
Montaje: estantes, guías, kits M6.
Refrigeración: paneles ciegos, ventiladores + termostato.
Orden/potencia: PDU 1U/0U, organizadores, paneles de escobillas, correas de velcro/correas de cremallera.
Resumen
Empieza eligiendo un armario rack por su función (SOHO/IDF/sala de servidores/laboratorio), luego cuenta la U y la profundidad "en términos reales", diseña la refrigeración y la alimentación con margen y, por último, ocúpate de las mejores prácticas de gestión de cables. Los márgenes son tu seguro: +20-30% de U y +30% de potencia garantizan que la instalación siga siendo útil y esté lista para crecer.
SOHO/CCTV: montaje en pared 19″ 4-12U, 350-450 mm (para NVR/PoE: 450-600 mm); ventilador con termostato, 1U PDU, 1U libre sobre "calentadores".
IDF/MDF: mural 12-15U o de pie 15-32U (600×600 / 600×800 mm); organizadores (horizontales/verticales) y paneles ciegos 1-3U.
Sala de servidores: de suelo 37-47U (más a menudo 42-47U), 600×1000/1200 u 800×1000/1200 mm; frontal/trasera perforada, PDU 0U en ambos lados, paneles ciegos 1-3U, alimentación doble y margen de potencia ≥30%.
Laboratorio/AV: rack abierto 18-42U - acceso total y reconfiguración rápida en un entorno controlado; ruedas + tirantes transversales, velcro/ataduras de cremallera, escaleras verticales.
Un armario rack bien elegido es una inversión en estabilidad y menor coste total de propiedad: organiza el cableado, mejora la refrigeración y acorta el tiempo de servicio. Ahora tienes un conjunto completo de criterios para tomar una decisión informada: desde la altura en U y la profundidad real de montaje, pasando por el tipo de puerta y el plan de refrigeración, hasta la distribución de la energía y los accesorios. En lugar de "compromisos para hoy", elige una solución que deje margen para mañana.
